Magnet neodymium dibuat melalui proses metalurgi serbuk yang mengubah paduan presisi neodymium, besi, dan boron (Nd₂Fe₁₄B) menjadi blok magnet yang disinter padat, yang kemudian dikerjakan, dilapisi, dan dimagnetisasi. Keseluruhan proses — mulai dari bijih mentah hingga magnet jadi — melibatkan delapan tahap produksi berbeda, yang masing-masing memerlukan kontrol suhu dan atmosfer yang ketat untuk mencapai kinerja magnet permanen terkuat di dunia.

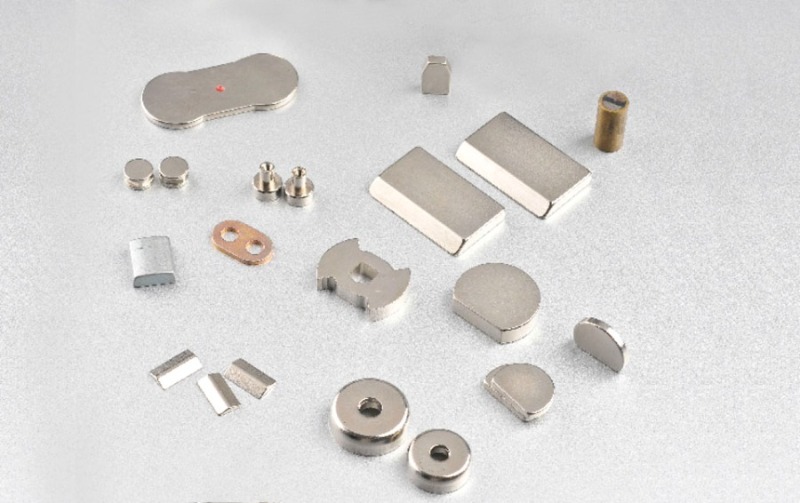

Klik untuk mengunjungi produk kami: Magnet NdFeB Sinter
Panduan ini menjelaskan setiap langkah bagaimana magnet neodymium dibuat , mengapa setiap tahap penting, bagaimana perbandingan nilai yang berbeda, dan apa yang perlu diketahui para insinyur dan pembeli saat mencari komponen penting ini untuk motor, sensor, speaker, turbin angin, dan perangkat medis.
Bahan Baku Apa yang Digunakan untuk Membuat Magnet Neodymium?
Tiga elemen utama membentuk dasar setiap magnet neodymium: neodymium (logam tanah jarang), besi, dan boron — digabungkan dalam senyawa intermetalik Nd₂Fe₁₄B. Mendapatkan rasio unsur yang tepat tidak dapat dinegosiasikan; bahkan penyimpangan 1% pada kandungan neodymium dapat menggeser produk energi maksimum magnet (BHmax) sebesar 5–10%.
Elemen Paduan Inti
- Neodimium (Nd) — biasanya 29–32% berat; bersumber terutama dari bijih bastnäsite dan monasit; menyediakan fase magnet keras
- Besi (Fe) — 64–66% berat; memberikan magnetisasi saturasi tinggi dan membentuk matriks struktural paduan
- Boron (B) — sekitar 1% berat; menstabilkan struktur kristal tetragonal yang penting untuk koersivitas tinggi
Aditif Peningkat Kinerja
Magnet neodymium bermutu lebih tinggi menggabungkan unsur tanah jarang tambahan dan logam transisi untuk meningkatkan koersivitas suhu tinggi dan ketahanan terhadap korosi:
- Disprosium (Dy) / Terbium (Tb) — ditambahkan sebesar 0,5–5% untuk meningkatkan koersivitas pada suhu tinggi; penting untuk magnet motor EV yang beroperasi di atas 120°C
- Kobalt (Co) — meningkatkan suhu Curie dan mengurangi sensitivitas suhu keluaran magnetik
- Aluminium (Al), Tembaga (Cu), Galium (Ga) — aditif rekayasa batas butir yang mengurangi porositas sintering dan meningkatkan ketahanan terhadap korosi
- Praseodimium (Pr) — sering kali menggantikan sebagian kandungan neodymium (membentuk "paduan NdPr") untuk mengurangi biaya tanpa mengorbankan kinerja secara signifikan
Bagaimana Magnet Neodymium Dibuat? Proses Pembuatan 8 Tahap
Pembuatan magnet neodymium mengikuti rute metalurgi serbuk sinter yang terdiri dari delapan tahap terkontrol: peleburan paduan, pengecoran strip, dekrepitasi hidrogen, penggilingan jet, pengepresan, sintering, pemesinan, dan pelapisan permukaan — diikuti dengan magnetisasi akhir.
Tahap 1 — Peleburan Paduan dan Pengecoran Strip
Bahan mentah yang ditimbang secara tepat dilebur bersama dalam tungku induksi vakum pada suhu antara keduanya 1.350°C dan 1.450°C . Lingkungan vakum (tekanan di bawah 0,1 Pa) mencegah oksidasi kandungan neodymium reaktif. Paduan cair kemudian dipadatkan dengan cepat menggunakan teknik pengecoran strip : lelehan dituangkan ke atas roller tembaga berputar berpendingin air, menghasilkan serpihan tipis (tebal 0,2–0,4 mm) dengan struktur mikro yang halus dan homogen.
Pengecoran strip menggantikan pengecoran cetakan buku konvensional karena mengurangi pembentukan fase bebas besi alfa (α-Fe) hingga lebih dari 80%, yang secara langsung menghasilkan remanensi yang lebih tinggi pada magnet akhir. Laju pendinginan 10³–10⁴ °C/detik tercapai, sehingga mengunci struktur butiran Nd₂Fe₁₄B yang diinginkan.
Tahap 2 — Depresipitasi Hidrogen (HD)
Serpihan paduan cor terkena gas hidrogen pada suhu 200–300°C, menyebabkan material menyerap hidrogen dan secara spontan pecah menjadi bubuk kasar. — proses yang disebut dekrepitasi hidrogen. Fase batas butir kaya Nd menyerap hidrogen secara istimewa, menyebabkan retak getas selektif di sepanjang batas butir.
Langkah ini penting karena dapat memecah paduan rapuh dengan aman tanpa menimbulkan kontaminasi atau panas yang dapat disebabkan oleh penghancuran mekanis. Bubuk HD yang dihasilkan memiliki ukuran partikel 100–500 µm, siap untuk penggilingan halus.
Tahap 3 — Penggilingan Jet
Serbuk HD dimasukkan ke dalam jet mill di mana aliran gas nitrogen atau argon berkecepatan tinggi mempercepat partikel hingga mencapai kecepatan supersonik, menyebabkan tumbukan antar partikel yang menggiling material hingga ukuran partikel rata-rata 3–5 µm.
Distribusi ukuran partikel dikontrol dengan ketat karena menentukan jumlah butiran domain tunggal di magnet akhir — dan koersivitas (Hcj) berskala langsung dengan kepadatan butiran domain tunggal. Partikel berukuran besar (>10 µm) mengandung banyak domain magnetik dan mengurangi koersivitas; partikel berukuran kecil (<1 µm) terlalu reaktif dan mudah teroksidasi. Kandungan oksigen dalam atmosfer penggilingan dijaga di bawah 50 ppm untuk mencegah oksidasi permukaan bubuk kaya neodymium.
Tahap 4 - Penekanan Medan Magnet (Orientasi dan Pemadatan)
Serbuk halus ditekan menjadi padat berwarna hijau di dalam medan magnet terapan yang kuat sebesar 1,5–2,5 Tesla, yang menyelaraskan sumbu c setiap partikel serbuk sejajar dengan arah medan — mengunci orientasi anisotropik yang memberikan kinerja luar biasa pada magnet neodymium.
Dua metode pengepresan digunakan:
- Die menekan dalam medan magnet (aksial atau melintang) — paling umum; menerapkan tekanan pemadatan 100–200 MPa; menghasilkan balok atau cakram yang bentuknya mendekati jaring
- Pengepresan isostatik (CIP kantong basah) — bubuk yang tersuspensi dalam bubur ditekan secara isostatik pada 200–300 MPa; mencapai kepadatan hijau yang lebih tinggi dan keseragaman orientasi yang lebih baik untuk bentuk yang kompleks
Kompak hijau pada tahap ini memiliki kepadatan sekitar 3,5–4,0 g/cm³ — jauh di bawah kepadatan teoretis sebesar 7,5 g/cm³ — dan rapuh secara mekanis. Itu harus ditangani dalam atmosfer inert untuk menghindari oksidasi sebelum sintering.
Tahap 5 — Sintering dan Annealing Vakum
Sintering adalah langkah termal yang paling penting: compacts hijau dipanaskan dalam tungku vakum hingga 1.050–1.100°C selama 2–5 jam, menyebabkan sintering fase cair yang memadatkan compacts hingga lebih dari 99% kepadatan teoritis.
Selama sintering, fase cair kaya Nd (titik leleh ~665°C) membasahi batas butir dan menarik partikel bersama-sama melalui aksi kapiler. Densifikasi ini menghilangkan porositas antar partikel dan menghasilkan struktur mikro butir Nd₂Fe₁₄B (diameter rata-rata 5–10 µm) yang dikelilingi oleh fase batas butir tipis dan kaya Nd yang kontinyu — struktur yang memungkinkan koersivitas tinggi.
Setelah sintering, bagian tersebut menjalani perlakuan anil dua tahap: pertama pada 900°C selama 1–2 jam, kemudian pada 500–600°C selama 1–3 jam. Anil bersuhu lebih rendah mengoptimalkan komposisi batas butir, meningkatkan koersivitas sebesar 10–20% dibandingkan dengan bagian yang disinter.
Tahap 6 — Pemesinan dan Pengirisan
Blok magnet neodymium yang disinter sangat keras (kekerasan Vickers ~570 HV) dan rapuh, sehingga semua pembentukan dilakukan dengan penggilingan berlian, EDM kawat, atau pengirisan multi-kawat daripada pemesinan konvensional.
Roda pengiris berlapis berlian yang dijalankan dalam blok potong pendingin menjadi cakram, segmen, busur, atau profil khusus dengan toleransi ±0,05 mm pada tingkat presisi. Pemotongan menghasilkan debu magnetis halus, yang dikumpulkan dan didaur ulang. Tepinya diberi talang untuk mengurangi risiko terkelupas selama pelapisan dan perakitan.
Tahap 7 — Pelapisan Permukaan dan Perlindungan Korosi
Magnet neodymium yang telanjang terkorosi dengan cepat dalam kondisi sekitar — fase batas butir yang kaya Nd bereaksi dengan kelembapan dan oksigen, menyebabkan permukaan terkelupas dalam beberapa hari — sehingga setiap magnet yang sudah jadi menerima setidaknya satu lapisan pelindung.
| Jenis Pelapisan | Ketebalan (µm) | Ketahanan Semprotan Garam | Suhu Operasional | Kasus Penggunaan Khas |
| Nikel-Tembaga-Nikel (NiCuNi) | 15–25 | 24–96 jam | Hingga 200°C | Industri umum, sensor |
| Seng (Zn) | 8–15 | 12–48 jam | Hingga 150°C | Aplikasi yang sensitif terhadap biaya |
| Resin Epoksi | 15–25 | 48–240 jam | Hingga 150°C | Lingkungan dengan kelembaban tinggi |
| Epoksi Fosfat | 10–20 | 24–72 jam | Hingga 120°C | Rakitan magnet terikat |
| Emas / Perak (logam mulia) | 1–5 | >500 jam | Hingga 250°C | Implan medis, luar angkasa |
Tabel 1: Perbandingan lapisan permukaan magnet neodymium berdasarkan ketebalan, ketahanan korosi, suhu pengoperasian, dan kesesuaian aplikasi.
Tahap 8 — Magnetisasi
Magnet neodymium dimagnetisasi sebagai langkah pembuatan akhir dengan memasukkan bagian yang dilapisi ke medan magnet berdenyut sebesar 3–5 Tesla — jauh di atas medan koersif magnet — yang menyelaraskan semua domain magnet sejajar dengan arah yang diinginkan.
Magnetisasi dilakukan terakhir (setelah pemesinan dan pelapisan) karena bagian yang bermagnet kuat menarik serpihan besi dan berbahaya untuk ditangani di lingkungan produksi. Magnetizer pelepasan kapasitor mengirimkan pulsa berdurasi milidetik melalui perlengkapan kumparan lilitan khusus yang dirancang untuk bentuk magnet tertentu. Magnetisasi parsial (misalnya pola multipol pada magnet cincin) dicapai dengan menggunakan susunan kumparan tersegmentasi.
Kelas Magnet Neodymium Apa yang Tersedia dan Apa Perbedaannya?
Nilai magnet neodymium ditentukan berdasarkan produk energi maksimumnya (BHmax dalam MGOe) diikuti dengan akhiran huruf yang menunjukkan kemampuan koersivitas suhu tinggi — mulai dari standar (tanpa akhiran) hingga H, SH, UH, EH, hingga AH untuk nilai yang paling stabil secara termal.
| Kelas | BHmaks (MGOe) | Remanensi Br (T) | Suhu Pengoperasian Maks | Konten Dy/Tb | Aplikasi Khas |
| N35–N52 (Standar) | 35–52 | 1,17–1,48 | 80°C | Tidak ada | Speaker, elektronik konsumen |
| N35H–N50H | 35–50 | 1.17–1.43 | 120°C | Rendah | Motor BLDC, pompa |
| N35SH–N45SH | 35–45 | 1,17–1,35 | 150°C | Sedang | Motor servo, robotika |
| N28UH–N40UH | 28–40 | 1,04–1,26 | 180°C | Tinggi (Dy-berat) | Motor traksi EV |
| N28EH–N38EH | 28–38 | 1,04–1,22 | 200°C | Sangat Tinggi (Dy Tb) | Aktuator luar angkasa |
| N28AH–N33AH | 28–33 | 1,04–1,15 | 220°C | Maksimum (kaya Tb) | Panas bumi berkinerja tinggi, lubang bawah |
Tabel 2: Perbandingan tingkat magnet neodymium berdasarkan produk energi, remanensi, suhu pengoperasian maksimum, kandungan tanah jarang yang berat, dan aplikasi.
Bagaimana Magnet Neodymium Sinter Dibandingkan dengan Magnet Neodymium Berikat?
Magnet neodymium yang disinter menawarkan produk energi magnetik hingga tiga kali lipat dari nilai terikat tetapi terbatas pada geometri yang lebih sederhana; magnet terikat mengorbankan kinerja magnetik sebagai imbalan atas komponen berbentuk jaring yang rumit tanpa limbah pemesinan.
Magnet neodymium berikat diproduksi dengan mencampurkan bubuk NdFeB yang dipadamkan dengan cepat (ukuran partikel 50–200 µm) dengan pengikat polimer (biasanya nilon, PPS, atau epoksi) dan campuran cetakan kompresi atau cetakan injeksi menjadi bentuk akhir. Karena bubuk berorientasi acak (isotropik), nilai BHmax hanya mencapai 8–12 MGOe — dibandingkan dengan 35–52 MGOe untuk nilai sinter anisotropik.
| Properti | NdFeB yang disinter | NdFeB Berikat |
| BHmaks (MGOe) | 35–55 | 5–12 |
| Kepadatan (g/cm³) | 7.4–7.6 | 5.0–6.2 |
| Kompleksitas bentuk | Rendah (requires machining) | Tinggi (cetakan bentuk jaring) |
| Ketahanan korosi (telanjang) | Buruk (membutuhkan pelapisan) | Sedang (pengikat polimer membantu) |
| Toleransi dimensi | ±0,05 mm (tanah) | ±0,03 mm (dibentuk) |
| Biaya relatif per unit | Lebih tinggi | Rendaher (at scale) |
| Aplikasi yang umum | Motor EV, turbin angin, MRI | Hard disk drive, motor stepper, sensor |
Tabel 3: Perbandingan langsung magnet neodymium yang disinter dan yang diikat di seluruh kinerja utama dan karakteristik manufaktur.
Mengapa Kontrol Kualitas Sangat Penting dalam Produksi Magnet Neodymium?
Satu batch magnet neodymium yang di luar spesifikasi dapat menyebabkan demagnetisasi motor di lapangan, dan biayanya 10–100× lebih mahal dibandingkan magnet itu sendiri dalam klaim garansi dan pengerjaan ulang perakitan — menjadikan kontrol kualitas yang ketat sebagai aspek paling penting secara komersial dalam proses manufaktur.
Uji kendali mutu standar yang dilakukan pada setiap lot produksi meliputi:
- Pengujian sifat magnetik (kurva BH) — pengukuran histeresisgrafi Br, Hcb, Hcj, dan BHmax sesuai standar IEC 60404-5 / MMPA
- Inspeksi dimensi — Verifikasi CMM atau komparator optik terhadap toleransi gambar (biasanya ±0,05 mm untuk nilai sinter)
- Pengujian semprotan garam (ASTM B117) — ketahanan lapisan terhadap korosi diverifikasi pada suhu 35°C, atmosfer NaCl 5%.
- Daya rekat lapisan (uji lintas sektoral, ISO 2409) — memastikan integritas lapisan di bawah tekanan mekanis
- Tes penuaan suhu tinggi — magnet ditahan pada suhu maksimum terukur selama 100 jam; kehilangan fluks harus tetap di bawah 5%
- Analisis kimia XRF / ICP — memastikan komposisi paduan dalam ±0,5% dari kandungan tanah jarang yang ditentukan
- Pengukuran kepadatan — Metode Archimedes; kepadatan di bawah 7,40 g/cm³ menunjukkan porositas yang tidak dapat diterima pada kualitas sinter
Inovasi Apa yang Membentuk Cara Pembuatan Magnet Neodymium Saat Ini?
Tiga inovasi besar sedang mendefinisikan ulang manufaktur magnet neodymium: teknologi difusi batas butir (GBD), strategi pengurangan logam tanah jarang yang berat, dan manufaktur aditif rakitan magnet.
Difusi Batas Butir (GBD)
GBD adalah inovasi terkini yang paling signifikan secara komersial. Alih-alih mencampurkan disprosium atau terbium secara merata ke seluruh paduan, lapisan fluorida atau oksida Dy/Tb diterapkan pada permukaan magnet, kemudian disebarkan sepanjang batas butir pada 800–950°C. Logam tanah jarang yang berat terkonsentrasi tepat di tempat yang dibutuhkan — pada permukaan butiran — meningkatkan koersivitas sebesar 30–50% dan menggunakan disprosium 50–70% lebih sedikit dibandingkan metode pencampuran konvensional. Bagi produsen kendaraan listrik yang menghadapi kendala pasokan disprosium, peningkatan ini bersifat transformatif.
Formulasi Tanah Langka Rendah atau Nol Berat
Program penelitian yang menargetkan magnet disprosium net-zero semakin maju melalui penyempurnaan butiran hingga ukuran partikel di bawah 3 µm. Butiran domain tunggal yang lebih halus dapat mencapai nilai Hcj di atas 25 kOe tanpa disprosium pada suhu hingga 120°C — cukup untuk banyak desain motor EV. Pemrosesan deformasi panas, sebuah alternatif untuk sintering, menghasilkan struktur mikro nanokristalin dengan ukuran butir 200–400 nm, memungkinkan nilai koersivitas yang tidak mungkin dicapai dengan sintering konvensional.
Manufaktur Aditif dan Geometri Kompleks Berikat
Pengaliran pengikat dan pencetakan 3D berbasis ekstrusi dari komposit polimer NdFeB kini menghasilkan bentuk magnet yang kompleks — termasuk susunan Halbach, cincin tersegmentasi, dan rotor motor yang dioptimalkan topologi — yang tidak mungkin diproduksi dengan pemesinan konvensional. Meskipun produk energi magnetik saat ini hanya mencapai 8–15 MGOe, pengembangan berkelanjutan dari magnet cetak anisotropik (menyelaraskan partikel selama pencetakan dengan medan terapan) diperkirakan akan mendorong nilai di atas 20 MGOe dalam lima tahun ke depan.
FAQ: Bagaimana Magnet Neodymium Dibuat
Q1: Berapa lama waktu yang dibutuhkan untuk membuat magnet neodymium dari bahan mentah?
Siklus produksi tipikal mulai dari peleburan paduan hingga pengambilan magnet jadi, dilapisi, dan dimagnetisasi 7–14 hari kerja di fasilitas produksi standar. Sintering dan anil saja memerlukan waktu tungku selama 12–20 jam; pelapisan dan pengawetan ditambah 1–3 hari lagi tergantung pada sistem pelapisan yang dipilih.
Q2: Dapatkah magnet neodymium kehilangan daya tariknya selama produksi?
Ya — paparan suhu di atas titik Curie (310–340°C untuk standar NdFeB) menghancurkan magnet secara permanen. Inilah sebabnya mengapa magnetisasi adalah langkah terakhir. Selama sintering pada suhu 1.050–1.100°C, material berada di atas suhu Curie dan bersifat non-magnetik; orientasi magnetik yang disetel selama pengepresan dipertahankan dalam struktur kristal (anisotropi), bukan dalam domain magnetik, dan dipulihkan ketika magnet dimagnetisasi pada akhir proses.
Q3: Mengapa sebagian besar magnet neodymium diproduksi di China?
Tiongkok menguasai sekitar 85–90% dari kapasitas pemrosesan logam tanah jarang global dan sekitar 70% produksi magnet NdFeB yang disinter. Dominasi ini mencerminkan investasi selama puluhan tahun dalam infrastruktur pertambangan tanah jarang (khususnya di Mongolia Dalam dan Provinsi Jiangxi), integrasi vertikal dari bijih menjadi magnet jadi, dan skala ekonomi yang dibangun berdasarkan permintaan domestik yang besar dari industri elektronik konsumen, energi angin, dan kendaraan listrik. Fasilitas manufaktur di Jepang, Jerman, dan Amerika Serikat sudah ada tetapi beroperasi pada skala yang jauh lebih kecil.
Q4: Apa perbedaan antara N52 dan N35 dalam hal manufaktur?
Magnet N52 membutuhkan neodymium dengan kemurnian lebih tinggi (kemurnian >99,5% Nd) , kontrol ukuran partikel yang lebih ketat (rata-rata <3,5 µm) selama jet milling, dan manajemen suhu sintering yang lebih tepat untuk mencapai kepadatan teoritis maksimum dan keselarasan butiran. Nilai N35 mentolerir jendela proses yang lebih luas. Akibatnya, hasil N52 per pengoperasian tungku biasanya 15–25% lebih rendah dibandingkan kadar N35, sehingga secara proporsional lebih mahal dibandingkan perbedaan produk energi saja.
Q5: Apakah magnet neodymium dapat didaur ulang?
Ya, namun infrastruktur daur ulang skala komersial masih terbatas. Depresipitasi hidrogen dapat diterapkan pada magnet yang sudah habis masa pakainya untuk memulihkan bubuk NdFeB, yang kemudian diolah kembali menjadi magnet baru atau oksida tanah jarang. Tingkat pemulihan neodymium dari potongan magnet mencapai 95% dengan menggunakan jalur hidrometalurgi. Meningkatnya tekanan legislatif – khususnya dalam Undang-Undang Bahan Baku Kritis UE – mempercepat investasi dalam sistem daur ulang loop tertutup untuk kendaraan listrik dan magnet turbin angin.
Q6: Tindakan pencegahan keselamatan apa yang diperlukan dalam pembuatan magnet neodymium?
Bubuk NdFeB adalah piroforik — dapat terbakar secara spontan di udara ketika ukuran partikel turun di bawah 10 µm. Semua operasi penggilingan, pengepresan, dan penanganan bubuk dilakukan dalam atmosfer inert (nitrogen atau argon) dengan kadar oksigen di bawah 100 ppm. Bagian jadi yang dimagnetisasi di atas kelas N42 mengerahkan gaya melebihi 100 N di antara bagian-bagian yang berdekatan dan dapat menyebabkan cedera terjepit parah; protokol penanganan memerlukan alat non-ferrous, spacer, dan prosedur dua orang untuk magnet dengan diameter di atas 50 mm.
Kesimpulan
Pemahaman bagaimana magnet neodymium dibuat — mulai dari bahan kimia paduan presisi hingga pengecoran strip, dekrepitasi hidrogen, penggilingan jet, pengepresan medan magnet, sintering vakum, permesinan, pelapisan, dan magnetisasi akhir — membekali para insinyur, tim pengadaan, dan perancang produk untuk membuat keputusan pengadaan yang lebih cerdas, menulis spesifikasi yang lebih baik, dan memecahkan masalah kegagalan kinerja dengan percaya diri.
Proses pembuatannya tidak kenal ampun: kontaminasi oksigen pada tahap penggilingan, penyimpangan 10°C selama sintering, atau ketebalan lapisan yang terlalu kecil dapat menyebabkan kegagalan lapangan yang bernilai beberapa kali lipat dari harga pembelian magnet. Demikian pula, inovasi seperti difusi batas butir dan formulasi Dy-lean dengan cepat mengubah apa yang bisa dicapai – mengurangi risiko rantai pasokan sekaligus mempertahankan atau meningkatkan kinerja.
Karena permintaan kendaraan listrik, turbin angin, robotika, dan peralatan medis terus melebihi pasokan unsur tanah jarang yang berat, baik proses manufaktur maupun ilmu material di baliknya magnet neodymium akan tetap menjadi salah satu topik paling strategis dan penting dalam manufaktur maju di masa mendatang.
