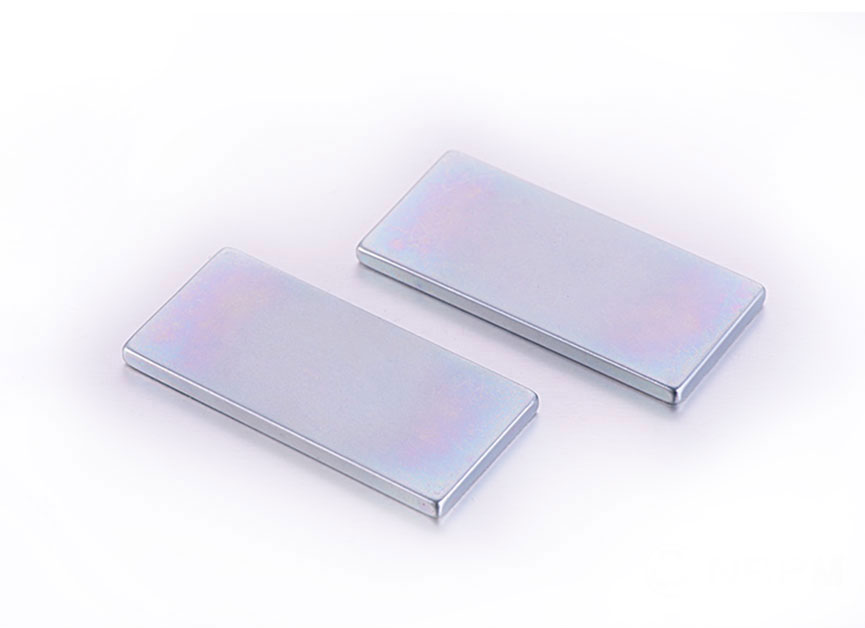

A magnet sensor adalah elemen penentu yang mengubah gerakan mekanis menjadi sinyal medan magnet yang dapat ditafsirkan, yang secara langsung menentukan keakuratan, keandalan, dan umur panjang sistem pengukuran posisi, kecepatan, dan sudut tanpa kontak. Tanpa magnet permanen yang direkayasa secara presisi, bahkan chip penginderaan magnetik tercanggih pun tidak dapat memberikan data yang dapat dipercaya. Saat ini, terobosan dalam formulasi bahan tanah jarang, optimalisasi geometri, dan pelapisan yang stabil terhadap suhu sedang berkembang pesat magnet sensor kinerja ke wilayah baru, memungkinkan resolusi linier sub-mikron dan akurasi sudut di bawah 0,1 derajat. Artikel ini membahas ilmu material, metodologi desain, dan lanskap aplikasi yang membuat magnet sensor landasan elektrifikasi dan otomasi modern.
Jelajahi Aplikasi Utama Bahan Magnetik
1. Memperluas Peran Magnet Sensor di Dunia Berbasis Data
Pasar magnet sensorik global, secara langsung didorong oleh permintaan akan kinerja tinggi magnet sensor komponen, mencapai penilaian sebesar USD 5,8 miliar pada tahun 2023 dan diproyeksikan meningkat menjadi USD 9,3 miliar pada tahun 2030 dengan tingkat pertumbuhan tahunan gabungan sebesar 7,2 persen, menurut laporan tahun 2024 oleh Grand View Research. Pertumbuhan ini berasal dari tiga tren yang tidak dapat dihentikan: elektrifikasi kendaraan, otomatisasi pabrik, dan menjamurnya perangkat yang terhubung. Dalam setiap kasus, magnet sensor terletak di antarmuka fisik antara bagian yang bergerak dan unit kontrol elektronik.
A magnet sensor bekerja dengan menghasilkan medan magnet tertentu yang dideteksi oleh elemen sensor efek Hall, AMR (anisotropic magnetoresistive), GMR (giant magnetoresistive), atau TMR (tunnel magnetoresistive). Saat magnet bergerak relatif terhadap sensor, vektor medan berubah, mengubah posisi atau rotasi menjadi sinyal listrik yang dapat diukur. Prinsip ini mendasari segalanya mulai dari sensor torsi power steering elektronik hingga encoder gabungan robot kolaboratif.
1.1 Elektrifikasi Otomotif Menuntut Magnet Sensor Tanpa Kegagalan
Kendaraan modern memiliki antara 60 dan 120 magnet sensorik, dan masing-masing memerlukan sensor khusus magnet sensor . Aplikasi utama meliputi penginderaan posisi poros engkol, deteksi kecepatan roda untuk ABS dan kontrol stabilitas, pemantauan posisi throttle, dan umpan balik posisi rotor pada motor traksi. Dalam sistem power steering elektrik, cincin magnet bermagnet diametris yang dipasangkan dengan rangkaian Hall menghasilkan pengukuran sudut torsi dengan resolusi lebih baik dari 0,05 derajat, yang secara langsung memengaruhi rasa dan keselamatan kemudi. Kegagalan satu titik dalam a magnet sensor karena demagnetisasi pada suhu 180 derajat Celcius atau patah mekanis dapat menyebabkan hilangnya fungsi penting kendaraan, sehingga mendorong standar kualifikasi material yang ketat.
1.2 Otomasi Industri Mengandalkan Umpan Balik Magnetik yang Kuat
Lantai pabrik menghadirkan kondisi ekstrem: percikan cairan pendingin, debu logam, getaran, dan perubahan suhu yang luas dari minus 40 hingga plus 120 derajat Celcius. Magnet sensor rakitan encoder linier dan sensor posisi putar harus menjaga stabilitas fluks magnet dalam 1 persen selama masa pakai 10 tahun. Robot kolaboratif menggunakan magnet cincin multi-kutub yang ringkas untuk mencapai akurasi posisi sambungan plus minus 0,01 milimeter, memungkinkan interaksi manusia-robot yang aman. Menurut data dari Federasi Robotika Internasional, instalasi robot industri global melebihi 550.000 unit pada tahun 2023, masing-masing mencakup beberapa unit robot. magnet sensor putaran umpan balik berbasis.
1.3 IoT dan Perangkat Konsumen Meminiaturkan Arsitektur Sensor Magnet
Pengukur air pintar, monitor kesehatan yang dapat dipakai, dan gimbal drone semuanya menggunakan miniatur magnet sensor komponen seringkali berukuran diameter kurang dari 3 milimeter. Dalam aplikasi ini, tantangannya adalah memaksimalkan kepadatan energi magnetik dalam volume yang sangat terbatas sekaligus menahan korosi akibat keringat atau kelembapan lingkungan. Sebuah studi tahun 2023 yang diterbitkan dalam IEEE Sensors Journal menunjukkan bahwa samarium-kobalt berdiameter 2,5 mm magnet sensor mempertahankan 98 persen fluks suhu ruangannya setelah 2.000 jam pada suhu 85 derajat Celcius dan kelembapan relatif 85 persen, sehingga memvalidasi kesesuaiannya untuk penerapan IoT jangka panjang.
2. Pemilihan Bahan Magnet Permanen Membentuk Kinerja Sensor
Sifat magnetik, termal, dan mekanik a magnet sensor didefinisikan pada tingkat material. Insinyur harus menyeimbangkan remanensi, koersivitas, koefisien suhu, dan biaya. Empat kelompok material yang dominan adalah neodymium-iron-boron (NdFeB), samarium-cobalt (SmCo), hard ferrite, dan alnico. Masing-masing menawarkan profil trade-off yang berbeda. Tabel di bawah ini membandingkan parameter penting berdasarkan rata-rata lembar data industri dan data dari Standar MMPA (Asosiasi Produsen Bahan Magnetik) No. 0100.
| Kelas Bahan | Remanensi Br (kG) | Koersivitas HcJ (kOe) | Suhu Pengoperasian Maks (°C) | Koefisien Suhu Br (%/°C) | Biaya Relatif |
|---|---|---|---|---|---|
| NdFeB N48H | 13.8 | 17 | 120 | -0,11 | Sedang |
| SmCo Sm2Co17 26H | 10.5 | 18 | 350 | -0,035 | Tinggi |
| Ferit Keras Y30 | 3.8 | 3.2 | 250 | -0,20 | Rendah |
| Alnico 5 | 12.5 | 0.65 | 540 | -0,02 | Sedang |
Tabel 1: Perbandingan sifat magnetik dan termal utama secara umum magnet sensor keluarga materi. Data mewakili nilai kelas komersial pada umumnya.
Magnet NdFeB menghasilkan kepadatan energi tertinggi, menjadikannya ideal untuk miniatur magnet sensor desain di mana ruang sangat mahal. Namun, koefisien remanensi suhunya yang relatif tinggi berarti bahwa kenaikan suhu 100 derajat Celcius dapat mengurangi fluks magnet sekitar 11 persen, yang harus dikompensasi melalui kalibrasi sensor atau pemilihan tingkat material. Samarium-cobalt menawarkan stabilitas termal dan ketahanan korosi yang luar biasa tanpa memerlukan lapisan pelindung, namun dengan biaya bahan baku yang jauh lebih tinggi. Ferit keras magnet sensor solusi mendominasi aplikasi yang sensitif terhadap biaya seperti sensor kecepatan peralatan rumah tangga, di mana fluks yang lebih rendah dapat diimbangi dengan volume magnet yang lebih besar atau elemen penginderaan yang lebih sensitif. Alnico, meskipun koersivitasnya rendah, banyak digunakan di lingkungan bersuhu tinggi di atas 400 derajat Celcius, seperti probe kecepatan turbin, karena remanensinya hampir konstan.
3. Desain Geometri dan Pola Magnetisasi Menentukan Kualitas Sinyal
Bentuk fisik dan orientasi magnetisasi a magnet sensor tidak sembarangan; mereka dirancang untuk menghasilkan distribusi medan magnet tertentu yang memaksimalkan jangkauan linier dan meminimalkan distorsi harmonik pada keluaran sensor. Faktor geometris berikut berdampak langsung pada akurasi penginderaan.
- Silinder dan cincin bermagnet secara diametris: Digunakan secara luas dalam penginderaan posisi sudut, ini magnet sensor konfigurasi menghasilkan bidang dipol yang berputar. Keseragaman bidang pada sudut rotasi menentukan akurasi yang dapat dicapai. Sebuah studi simulasi tahun 2022 di Journal of Magnetism and Magnetic Materials menunjukkan bahwa cincin dengan rasio diameter luar-dalam sebesar 1,6 dan rasio panjang-diameter 0,8 meminimalkan distorsi harmonik total hingga di bawah 0,3 persen pada 360 derajat.
- Cakram dan balok yang dimagnetisasi secara aksial: Untuk penginderaan posisi linier, magnetisasi aksial magnet sensor menciptakan medan yang dapat diprediksi meluruh seiring jarak. Rentang penginderaan linier biasanya terbatas pada sekitar 60 persen dimensi permukaan magnet. Di luar rentang ini, gradien medan menjadi terlalu dangkal untuk menyelesaikan perpindahan kecil secara akurat.
- Strip dan cincin magnet multi-kutub: Encoder inkremental mengandalkan pergantian kutub utara-selatan pada strip magnetik. Jarak kutub, biasanya berkisar antara 1 milimeter hingga 5 milimeter, menentukan resolusi dasar. Pitch kutub yang lebih halus meningkatkan resolusi namun membutuhkan celah udara yang lebih kecil di antara keduanya magnet sensor permukaan dan elemen penginderaan, meningkatkan sensitivitas terhadap runout dan toleransi mekanis.
- Profil trapesium dan meruncing: Untuk linierisasi keluaran sensor Hall pada langkah yang lebih panjang, ada beberapa hal yang perlu dilakukan magnet sensor desain menggunakan penampang yang bervariasi. Saat magnet bergerak, perubahan jumlah bahan magnetik yang menghadap sensor menghasilkan hubungan perpindahan tegangan yang hampir linier tanpa pemrosesan sinyal yang rumit.
Kompensasi suhu adalah tuas desain penting lainnya. Karena keduanya magnet sensor remanensi dan penyimpangan sensitivitas sensor Hall dengan suhu, perancang sistem sering memilih bahan magnet yang koefisien suhunya sebagian membatalkan penyimpangan sensor itu sendiri. Misalnya, elemen GaAs Hall menunjukkan koefisien sensitivitas suhu sekitar minus 0,06 persen per derajat Celsius. Memasangkannya dengan samarium-kobalt magnet sensor yang memiliki koefisien remanensi sebesar minus 0,035 persen per derajat Celcius menyisakan penyimpangan bersih hanya sebesar minus 0,025 persen per derajat Celcius, sehingga mengurangi kebutuhan akan sirkuit kompensasi eksternal.
4. Melindungi Magnet Sensor dari Degradasi Lingkungan
A magnet sensor terkena kelembapan, semprotan garam, atau bahan kimia agresif dapat mengalami korosi dengan cepat, menyebabkan hilangnya fluks magnet dan kontaminasi partikulat yang mengganggu celah sensor. Magnet NdFeB sangat rentan karena kandungan besinya yang tinggi. Tanpa perlindungan, NdFeB kosong magnet sensor dapat kehilangan 5 persen beratnya karena korosi dalam waktu 100 jam setelah pengujian semprotan garam sesuai ASTM B117. Strategi perlindungan berikut adalah standar industri.
- Pelapis multi-lapis: Keandalan tinggi yang khas magnet sensor menerima lapisan berlapis nikel-tembaga-nikel, memberikan ketebalan total antara 10 dan 25 mikron. Untuk lingkungan bagian bawah otomotif, lapisan atas epoksi tambahan berukuran 15 hingga 30 mikron diterapkan, sehingga menghasilkan ketahanan terhadap semprotan garam lebih dari 1.000 jam.
- Lapisan konformal parylene: Untuk miniatur medis atau implan magnet sensor aplikasinya, Parylene C yang diendapkan uap menawarkan penghalang biokompatibel bebas lubang jarum dengan ketebalan serendah 5 mikron, memastikan perlindungan tingkat kedap udara tanpa penumpukan dimensi.
- Overmolding dan enkapsulasi: Masukkan cetakan itu magnet sensor ke dalam wadah termoplastik seperti PPS atau PA66 dengan penguat serat kaca secara bersamaan memberikan perlindungan korosi, fitur pemasangan mekanis, dan permukaan penyelarasan yang tepat untuk IC sensor.
- Substitusi bahan: Dalam peralatan pengolahan bawah laut atau bahan kimia, perancang sering kali mengabaikan kompleksitas pelapisan sepenuhnya dengan memilih SmCo yang tahan korosi magnet sensor , menerima biaya material awal yang lebih tinggi untuk menghilangkan risiko degradasi jangka panjang.
5. Membandingkan Teknologi Penginderaan dan Persyaratan Magnetnya
Prinsip penginderaan magnetik yang berbeda memberikan tuntutan yang berbeda pada magnet sensor . Memahami persyaratan ini mencegah kelebihan spesifikasi atau kekurangan kinerja yang merugikan. Tabel di bawah ini merangkum hubungan antara teknologi sensor dan karakteristik magnet yang bersangkutan.
| Teknologi Sensor | Persyaratan Kekuatan Lapangan Khas (mT) | Komponen Bidang Sensitif | Lebih disukai Sensor Magnet Bentuk | Pilihan Bahan Umum |
|---|---|---|---|---|
| Efek Aula | 20 – 100 | Komponen tegak lurus | Cakram yang dimagnetisasi secara aksial | NdFeB atau Ferit |
| AMR | 5 – 20 | Arah bidang dalam pesawat | Cincin bermagnet secara diametris | NdFeB atau SmCo |
| GMR | 1 – 10 | Arah bidang dalam pesawat | Strip multi-kutub | NdFeB atau NdFeB terikat |
| TMR | 0,5 – 5 | Arah bidang dalam pesawat | Cincin multi-kutub nada halus | SmCo atau NdFeB bermutu tinggi |
Tabel 2: Pemetaan antara teknologi magnet sensorik dan yang direkomendasikan magnet sensor karakteristik untuk aplikasi penginderaan posisi tipikal.
Sensor efek hall, dengan kebutuhan lapangan yang relatif tinggi, bekerja dengan baik dengan ferit yang hemat biaya magnet sensor solusi dalam aplikasi di mana ruang memungkinkan. Sensor TMR, yang paling sensitif, dapat beroperasi dengan magnet yang sangat kecil dan berprofil rendah, sehingga memungkinkan desain encoder ultra-kompak. Namun, persyaratan kekuatan medan yang rendah juga membuat sistem TMR lebih rentan terhadap interferensi dari medan magnet liar yang dihasilkan oleh motor di dekatnya atau konduktor pembawa arus, sehingga memerlukan perlindungan dan perlindungan yang cermat. magnet sensor penempatan.
Magnet berikat, diproduksi dengan cetakan injeksi campuran bubuk magnetik dan pengikat polimer, patut mendapat perhatian khusus. Mereka memungkinkan bentuk kompleks dengan toleransi ketat untuk dicetak secara langsung, sering kali mengintegrasikannya magnet sensor dengan poros atau roda gigi dalam satu langkah produksi. Meskipun kinerja magnetisnya lebih rendah dibandingkan magnet sinter dengan kepadatan penuh, kebebasan desain yang diberikannya sering kali melebihi penalti kepadatan fluks dalam aplikasi sensor otomotif volume tinggi.
6. Daftar Periksa Desain Praktis untuk Menentukan Magnet Sensor
Menerjemahkan persyaratan sistem menjadi kuat magnet sensor spesifikasi melibatkan evaluasi terstruktur di berbagai domain. Daftar periksa yang diurutkan berikut ini membantu tim teknik menghindari kesalahan umum.
- Tentukan celah udara penginderaan dan selubung mekanis: Ukur jarak maksimum dan minimum antara magnet sensor permukaan dan elemen penginderaan, memperhitungkan semua toleransi perakitan, ekspansi termal, dan perpindahan akibat getaran.
- Tentukan kerapatan fluks magnet yang diperlukan pada sensor: Gunakan analisis elemen hingga atau model analitik untuk memastikan bahwa tingkat magnet dan geometri yang dipilih menghasilkan setidaknya 120 persen bidang pengoperasian minimum sensor di seluruh rentang suhu.
- Pilih bahan magnet berdasarkan stabilitas suhu: Hitung variasi fluks kasus terburuk dari minus 40 hingga suhu pengoperasian maksimum. Jika variasi melebihi rentang masukan sensor yang diijinkan, alihkan ke a magnet sensor bahan dengan koefisien suhu yang lebih rendah.
- Tentukan pola magnetisasi dan toleransi: Untuk sensor sudut, tentukan deviasi sudut yang diijinkan dari vektor magnetisasi. Penyimpangan lebih dari 0,5 derajat dapat menyebabkan kesalahan sudut terukur pada sistem presisi tinggi.
- Validasi retensi mekanis dan perlindungan korosi: Pastikan magnet sensor diamankan terhadap gaya rotasi dan aksial menggunakan press-fit, pengikatan perekat, atau pengintaian mekanis, dan bahwa lapisan yang dipilih tahan terhadap lingkungan kimia yang dimaksudkan untuk masa pakai desain produk.
- Cirikan sensitivitas penyelarasan magnet-ke-sensor: Lakukan analisis tumpukan toleransi untuk memastikan ketidaksejajaran lateral dan sudut antara magnet sensor dan IC sensor tidak menggeser output melebihi rentang yang dikalibrasi.
7. Pertanyaan Yang Sering Diajukan Tentang Sensor Magnet
Apa perbedaan antara magnet sensor dan magnet permanen serbaguna?
A magnet sensor diproduksi dengan toleransi momen magnet yang lebih ketat, seringkali dalam kisaran plus minus 1,5 persen, dan dirancang untuk menghasilkan pola medan yang ditentukan secara tepat daripada gaya tarik maksimum. Geometri, pelapisan, dan magnetisasinya dioptimalkan untuk IC penginderaan tertentu, sedangkan magnet untuk keperluan umum memprioritaskan kekuatan atau biaya penahan kasar.
Bagaimana cara memilih tingkat magnet sensor yang tepat untuk aplikasi suhu tinggi di atas 150 derajat Celcius?
Pilih kadar samarium-kobalt seperti Sm2Co17 26H atau kadar NdFeB suhu tinggi seperti N35AH. SmCo menawarkan stabilitas termal terbaik hingga 350 derajat Celcius, sedangkan kadar NdFeB suhu tinggi dapat beroperasi hingga 230 derajat Celcius jika garis beban cukup tinggi untuk mencegah demagnetisasi permanen. Selalu verifikasi magnet sensor koefisien permeance dalam kondisi operasi aktual.
Bisakah magnet sensor kehilangan daya tariknya seiring waktu?
Ya. Semua magnet permanen mengalami kehilangan fluks jangka panjang karena relaksasi struktural, oksidasi, atau medan demagnetisasi eksternal. Dirancang dengan baik magnet sensor terbuat dari bahan tanah jarang modern biasanya menunjukkan kehilangan fluks kurang dari 1 persen selama 10 tahun bila dioperasikan dalam suhu terukur dan terlindung dari korosi. Uji penuaan yang dipercepat pada suhu tinggi digunakan untuk memvalidasi stabilitas seumur hidup.
Apa bentuk magnet sensor yang paling umum, dan mengapa?
Bentuk yang paling umum adalah cakram, cincin, balok, dan busur. Cakram dan cincin mendominasi penginderaan sudut karena menghasilkan medan dipol simetris. Blok digunakan untuk penginderaan posisi linier dimana arah perjalanan sepanjang sumbu tunggal. Berbentuk busur magnet sensor segmen digunakan dalam sensor putar sudut terbatas, seperti indikator posisi throttle, yang tidak memerlukan rotasi 360 derajat penuh.
Apakah mungkin menggunakan magnet sensor yang sama untuk sensor Hall dan TMR?
Bisa saja, namun belum optimal. SEBUAH magnet sensor berukuran untuk memberikan medan yang kuat untuk sensor Hall dapat menjenuhkan elemen TMR yang sensitif, sehingga menurunkan linearitas. Sebaliknya, magnet yang dirancang untuk TMR mungkin tidak menyuplai fluks yang cukup untuk memicu kait Hall dengan andal. Pendekatan terbaik adalah menyesuaikannya magnet sensor kekuatan dan celah udara khusus untuk teknologi sensor yang dipilih.
8. Melihat ke Depan: Masa Depan Teknologi Sensor Magnet
Generasi penerus magnet sensor pengembangan difokuskan pada tiga bidang: proses difusi batas butir yang meningkatkan koersivitas tanpa unsur tanah jarang yang berat, pembuatan aditif magnet berbentuk jaring dekat dengan saluran pendingin internal yang kompleks, dan integrasi magnet dan sensor ke dalam modul sistem-dalam-paket monolitik. Penelitian yang diterbitkan pada tahun 2024 oleh Asosiasi Magnetisme Eropa menunjukkan bahwa magnet NdFeB yang tersebar pada batas butir dapat mencapai peningkatan koersivitas sebesar 30 persen sekaligus mengurangi kandungan disprosium sebesar 60 persen, yang secara langsung menurunkan biaya dan risiko rantai pasokan untuk volume tinggi magnet sensor produksi.
Pada saat yang sama, dorongan menuju keselamatan fungsional pada kendaraan otonom memerlukan arsitektur penginderaan yang berlebihan. Ini diterjemahkan menjadi encoder magnetik saluran ganda di mana dua independen magnet sensor track diintegrasikan ke dalam satu komponen mekanis, masing-masing dibaca oleh die sensor terpisah, memastikan bahwa tidak ada satu titik kegagalan pun yang dapat menonaktifkan loop umpan balik posisi. Menurut standar ISO 26262 ASIL D, redundansi seperti itu tidak dapat dinegosiasikan untuk sistem kemudi dan pengereman.
Dari kedalaman sumur minyak lepas pantai hingga lingkungan steril robot bedah, yang sederhana magnet sensor terus membuktikan bahwa penginderaan gerakan yang akurat dan andal dimulai dari bahan magnetik yang dirancang dengan cermat. Karena industri menuntut resolusi yang lebih baik dan masa pakai bebas perawatan yang lebih lama, lakukan investasi magnet sensor inovasi akan tetap menjadi prioritas keuntungan tinggi bagi pemasok komponen dan integrator sistem.
